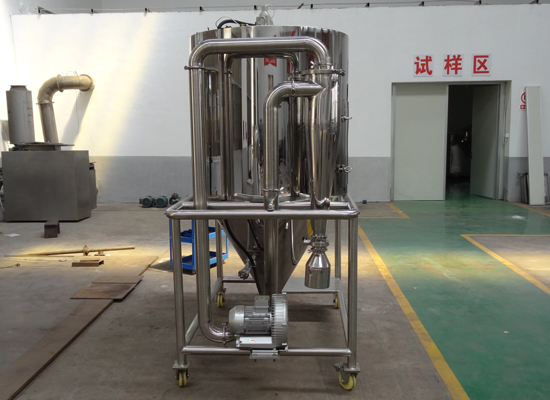

LPG-5型实验室离心喷雾干燥机

2016-10-29 13:11:40 点击量:242 标签:

概 述

        喷雾干燥是液体工艺成形和干燥工业中应用最广泛的工艺。最适用于从溶液、乳液、悬浮液和糊状液体原料中生成粉状、颗粒状固体产品。因此,当成品的颗粒大小分布、残留水份含量、堆积密度和颗粒形状必须符合精确的标准时,喷雾干燥是一道十分理想的工艺。

原 理

        空气经过滤和加热,进入干燥器顶部空气分配器,热空气呈螺旋状均匀地进入干燥室。料液经塔体顶部的高速离心雾化器,(旋转)喷雾成极细微的雾状液珠,与热空气并流接触在极短的时间内可干燥为成品。成品连续地由干燥塔底部和旋风分离器中输出,废气由风机排空。

工艺流程图


特 点
        干燥速度快,料液经雾化后表面积大大增加,在热风气流中,瞬 间就可蒸发95%~98%的水份,完成干燥时间仅需数秒钟,特别适 用于热敏性物料的干燥。
        产品具有良好的均匀度、流动性和溶解性,产品纯度高,质量好。
        生产过程简化,操作控制方便。对于湿含量40~60%(特殊物料可 达90%)的液体能一次干燥成粉粒产品,干燥后不需粉碎和筛选, 减少生产工序,提高产品纯度。对产品粒径、松密度、水份,在一 定范围内可通过改变操作条件进行调整,控制和管理都很方便。


技术参数



 LPG-5LPG-10LPG-15LPG-20LPG-25LPG-50LPG-100LPG-150LPG-200LPG-500LPG-800LPG-1000LPG-2000LPG-3000LPG-4500LPG-6500
入口温度140-350 自控
出口温度80-90
喷雾形式高速离心雾化器(机械传动或无级变频调速可供选择)
水份蒸发量510152025501001502005008001000200300045006500
雾化器转速250002400024000220002200021500180001600012000-1300011000-12000
雾化盘直径508080120150180-210根据工艺要求确定
电加热最大功率1224364545638199
干粉回收率≥95
占地长度1.62.73.03.544.55.277.512.513.514.5根据工艺流程,厂地条件及用户要求确定
占地宽度

1.1

1.51.82.02.72.83.55.5681214
塔体高度1.753.03.54.04.55.56.77.28101115
喷头吊装高度----2.52.53.23.23.23.23.23.2
